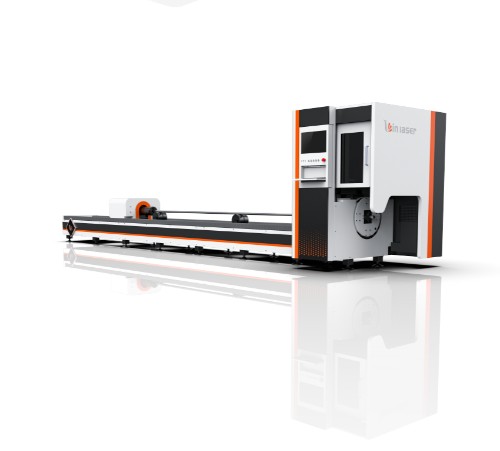

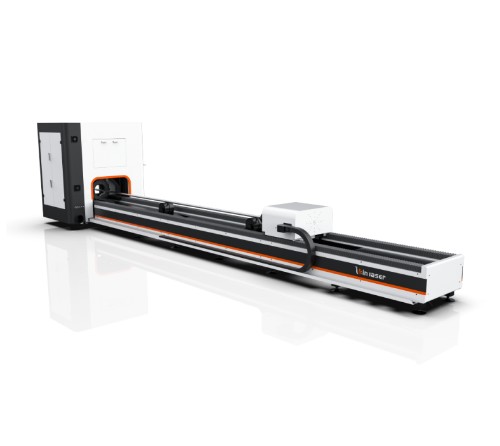

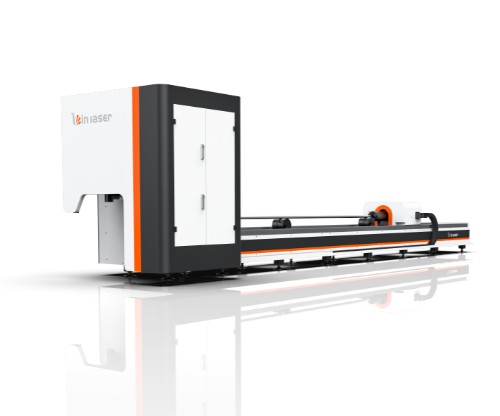

Máquina de corte de tubos por láser

Amplia gama de materiales: el corte por láser se puede utilizar para cortar acero al carbono, corte de acero inoxidable, corte de acero aleado, corte de aluminio y materiales de aleación, etc.

Se pueden realizar perforaciones, contornos complejos y mecanizado de tubos largos mediante una operación sencilla.

Se puede lograr una alta eficiencia de corte y producción en masa.

La incisión es plana, sin rebabas, con una costura de corte fina y menos pérdida de material, lo que puede ahorrar al menos entre un 15% y un 30% de pérdida de material.

El procesamiento sin contacto y la zona afectada por el calor del corte por láser es muy pequeña, casi sin deformación.

La precisión de corte es alta y la precisión del contorno puede alcanzar ± 0,05 mm.

Portabrocas neumático autocentrante totalmente automático. Cama soldada, viga de aluminio fundido integralmente, estructura estable y posicionamiento preciso. Software de corte profesional para lograr un procesamiento de tuberías de alta precisión.

Contacta ahora Correo electrónico Teléfono WhatsApp

Detalles de producto

Con el continuo desarrollo y madurez de la era del láser, en particular el rápido desarrollo de las máquinas herramienta de corte láser nc en los últimos años, se aplica ampliamente en chapas metálicas, formas metálicas, componentes de automóviles, embalajes e industrias exclusivas. La herramienta de reducción láser CNC tiene ventajas evidentes: velocidad de corte rápida, precisión excelente y alta; el suelo decreciente es sencillo y ya no daña la pieza de trabajo; no se limita a reducir la forma de la pieza de trabajo y la dureza del tejido; Fácil operación, protección, gran rendimiento, gran adaptabilidad y flexibilidad.

Laser Tube Cutting Machine.jpg

Especificación

Lista de funciones y medidores		LT6-360	LT6-230	LT6-160
● configuración estándar ,
○ configuración opcional ，
×No se requiere configuración
Artículo	Subelemento
Parámetro básico	forma de la sección transversal del tubo	Tubos redondos, cuadrados, rectangulares, ovalados, rectangulares redondeados, angulares de acero, canales de acero y otros	Tubos redondos, cuadrados, rectangulares, ovalados, rectangulares redondeados, angulares de acero, canales de acero y otros	Tubos redondos, cuadrados, rectangulares, ovalados, rectangulares redondeados, angulares de acero, canales de acero y otros
	rango de tamaño de tubo	Tubo redondo : φ20-φ360mm	Tubo redondoΦ20-Φ230mm	Tubo redondoΦ10-Φ160mm
		Tubo cuadrado : □20-□254 mm	Tubo cuadrado□20-□160mm	Tubo cuadrado□10-□110mm
		Tubo rectangular :	Tubo rectangular:	Tubo rectangular:
		300 mm≥longitud lateral≥20 mm , diámetro del círculo circunscrito≤360 mm	170 mm≥longitud lateral≥20 mm ,	110 mm≥ longitud lateral≥ 20 mm,
			Diámetro del círculo circunscrito≤230 mm	Diámetro del círculo circunscrito≤160 mm
	Longitud máxima del tubo mecanizable	6500 mm	6500 mm	6500 mm
Corte de calidad	Prevención activa de colisiones	●	●	●
Corte de calidad	Ángulo de acero, corte de acero de canal	●	●	●
Actuación	Requisitos para tubos	Diámetro ＜ φ50 mm de espesor≥1 mm ；	Diámetro ＜ φ50 mm de espesor≥1,2 mm ；	Diámetro ＜ φ50 mm de espesor≥1,2 mm ；
		Diámetro≥φ50mm	Diámetro≥φ50mm	Diámetro≥φ50mm
		La relación entre la pared de la tubería y el diámetro de la tubería de pared delgada no debe ser inferior a 1/40.	La relación entre la pared de la tubería y el diámetro de la tubería de pared delgada no debe ser inferior a 1/40.	La relación entre la pared de la tubería y el diámetro de la tubería de pared delgada no debe ser inferior a 1/40.
		Espesor de pared≥2,5% de los diámetros de los tubos	Espesor de pared≥2,5% de los diámetros de los tubos	Espesor de pared≥2,5% de los diámetros de los tubos
		Espesor de la pared≥5 mm
		No existe tal restricción para tubos con un espesor de pared ≥6 mm.
	Longitud máxima del tubo	3000 mm	4500 mm	4500 mm
	Material restante más corto	80mm	70mm	70mm
	Dimensiones	13500×3500×2500mm	13500×3200×2500mm	13500×3200×2500mm
	Peso máximo del tubo	400Kg 61kg/m2	200Kg 30Kg/m2	200Kg 30Kg/m2
	Peso total	7500 kilos	6700kg	6200 kilos
Sistema óptico	fuente láser	MAX/IPG/Raycus/GW	MAX/IPG/Raycus/GW	MAX/IPG/Raycus/GW
Sistema óptico	cabeza láser	BLT/Herramientas de rayos/Ospri	BLT/Herramientas de rayos/Ospri	BLT/Herramientas de rayos/Ospri
sistema mecánico	Tipos de accionamiento de portabrocas	mandril neumático	mandril neumático	mandril neumático
	Bastidor ciego estándar	●	●	●
	Rieles lineales	Hecho en Taiwán	Hecho en Taiwán	Hecho en Taiwán
	Estante	Hecho en Taiwán	Hecho en Taiwán	Hecho en Taiwán
Sistema eléctrico	Eje X , Eje Y , Eje Z , Eje A	Francia Schneider/Japón Yaskawa	Francia Schneider/Japón Yaskawa	Francia Schneider/Japón Yaskawa
	Servomotor y controlador	Francia Schneider/Japón Yaskawa	Francia Schneider/Japón Yaskawa	Francia Schneider/Japón Yaskawa
	Sistema de control	FSCUT3000	FSCUT3000	FSCUT3000
	Válvula proporcional de gas	Japón SMC/Alemania AVENTICS	Japón SMC/Alemania AVENTICS	Japón SMC/Alemania AVENTICS
	O2Válvula de control de gas de corte	Japón SMC	Japón SMC	Japón SMC
	N2Válvula de control de gas de corte	Japón SMC	Japón SMC	Japón SMC
	Formato de archivo	●	●	●
	Formato de archivo	IGS , DXF , Código G	IGS , DXF , Código G	IGS , DXF , Código G
