Máquina integrada de corte por láser de láminas de tubos

Máquina integrada de tubos y placas láser LAT de la serie láser Lin. Este dispositivo tiene muchas ventajas. Además de cortar eficientemente todo tipo de chapa. Además, la velocidad de procesamiento de los tubos metálicos también es muy rápida. El diseño de agarre fijo permite un ajuste rápido de diferentes tubos, lo que da como resultado un producto de alta precisión durante el procesamiento. La máquina está equipada con diferentes pinzas y accesorios profesionales, que pueden mecanizar con precisión tubos de diferentes formas y tamaños. El corte de tubos por láser es una eficiencia de producción. Con tecnología alta, fuerte y flexible, el operador puede modificar el esquema de diseño sin afectar todo el proceso de producción del producto; la mayor ventaja es que el usuario final puede controlar la producción de versiones cortas o medianas sin necesidad de crear una gran cantidad de plantillas, de modo que puede responder más rápido a las necesidades del cliente sin necesidad de moldear modelos.

Contacta ahora

Detalles de producto

Puede cortar láminas de metal y tubos de metal. En la industria de procesamiento de metales, la máquina de corte por láser integrada para placas y tubos se utiliza cada vez más. Muchos fabricantes de metales tienen necesidades de fabricación de láminas y tubos de metal. La máquina de corte por láser integrada de placa y tubo es, naturalmente, la primera opción, ya que no solo puede satisfacer las necesidades de procesamiento de los clientes, sino que también ahorra el costo de adquisición de equipos, y una máquina se puede utilizar para múltiples propósitos.

El cuerpo principal del equipo adopta el proceso de lecho de soldadura, con alta resistencia mecánica, ciclo de producción relativamente corto, producción fácil de organizar y baja sensibilidad al calor.

El láser adopta tecnología avanzada internacional y una base de datos de procesos de corte única, que puede realizar diferentes cortes inteligentes para diferentes materiales, optimizar la superficie de corte, cortar una gama más amplia de materiales, velocidad más rápida, mejor calidad y menor costo, y se puede aplicar a baja potencia Cobertura total para láseres de alta potencia.

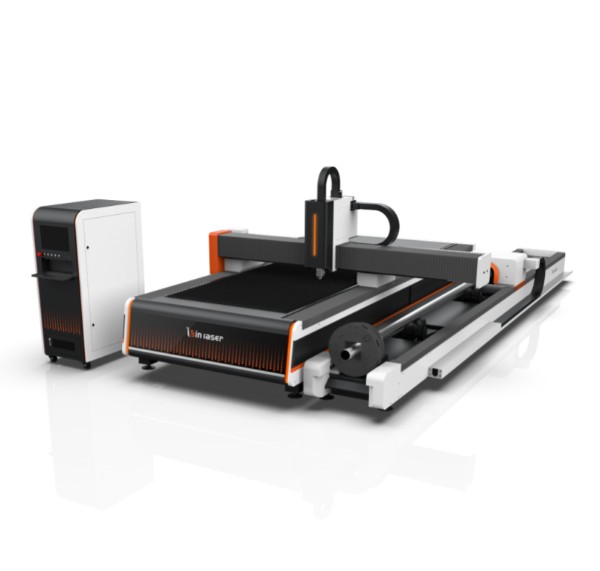

Laser Cutting Tube Sheet Integrated Machine.jpg

Especificación

Lista de funciones y medidores ● configuración estándar, ○ configuración opcional, ×No se requiere configuración		LA6T6	LA4T6	LA3T3
Artículo	Subelemento	LA6T6	LA4T6	LA3T3
parámetro básico	Área de trabajo	6100mm*1524mm	4000mm*1524mm	3050mm*1530mm
	Máx. velocidad de enlace	91 m/min	91 m/min	91 m/min
	Rango de tamaño de tubo	tubo redondo Φ20-Φ230mm Tubo cuadrado □20 - □160mm Tubo rectangular: 170 mm≥longitud lateral≥20 mm, Diámetro del círculo circunscrito≤230 mm	tubo redondo Φ20-Φ230mm Tubo cuadrado □20 - □160mm Tubo rectangular: 170 mm≥longitud lateral≥20 mm, Diámetro del círculo circunscrito≤230 mm	tubo redondo Φ20-Φ230mm Tubo cuadrado □20 - □160mm Tubo rectangular: 170 mm≥longitud lateral≥20 mm, Diámetro del círculo circunscrito≤230 mm
	Carga máxima del portabrocas	100 kilos 16kg/m2	100 kilos 16kg/m2	100 kilos 16kg/m2
Sistema óptico	fuente láser	MÁX/IPG	MÁX/IPG	MÁX/IPG
Sistema óptico	cabeza láser	Águila pescadora	Águila pescadora	Águila pescadora
sistema mecánico	Cama de máquina	Cama segmentada soldada con placa tipo mortaja y espiga	Cama segmentada soldada con placa tipo mortaja y espiga	Cama segmentada soldada con placa tipo mortaja y espiga
	Tipos de accionamiento de portabrocas	mandril neumático	mandril neumático	mandril neumático
	Máx. longitud del tubo	3m/6m/9m	3m/6m/9m	3m/6m/9m
	Eje X, eje Y, eje ZServomotor y controlador	Japón Fuji/Francia Schneider	Japón Fuji/Francia Schneider	Japón Fuji/Francia Schneider
	Rieles lineales	Hecho en Taiwán	Hecho en Taiwán	Hecho en Taiwán
	Estante	Hecho en Taiwán	Hecho en Taiwán	Hecho en Taiwán
Sistema eléctrico	Sistema de control	FSCUT	FSCUT	FSCUT
	Válvula proporcional de gas	Japón SMC/Alemania AVENTICS	Japón SMC/Alemania AVENTICS	Japón SMC/Alemania AVENTICS
	O2 Válvula de control de gas de corte	Japón SMC	Japón SMC	Japón SMC
	N2 Válvula de control de gas de corte	Japón SMC	Japón SMC	Japón SMC
	alarma inteligente	●	●	●
	Formatos de archivo aceptables, corte de hojas.	Archivos G, DXF, DWG, PLT, ENG Archivo G, DXF, DWG, PLT, ENG	Archivos G, DXF, DWG, PLT, ENG Archivo G, DXF, DWG, PLT, ENG	Archivos G, DXF, DWG, PLT, ENG Archivo G, DXF, DWG, PLT, ENG
	Formatos de archivo aceptables, corte de tuberías/tubos	IGS	IGS	IGS
