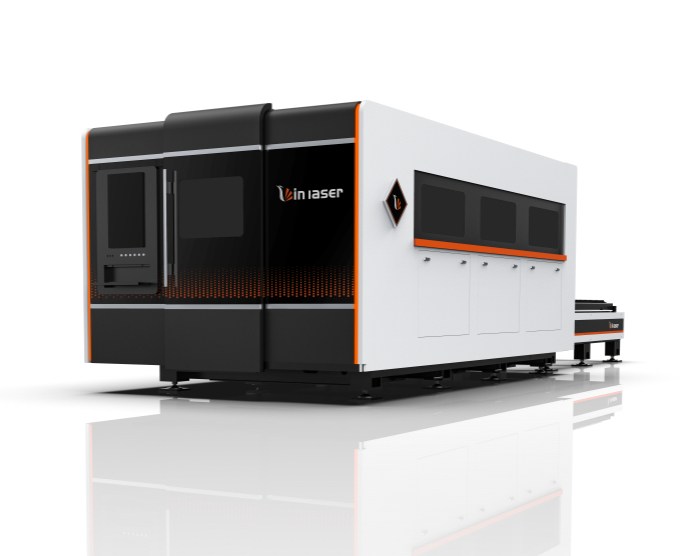

Máquina cortadora láser de gran cerco de alta velocidad

Máquina cortadora de metales por láser, máquina cortadora de láminas de metal por láser, máquina cortadora por láser de alta gama de la serie YD laser G, diseño cerrado grande, estable y de alta velocidad, 10,000 vatios de potencia ultra alta.

El cuerpo principal del equipo adopta el proceso de lecho de fundición, que tiene mayor precisión de mecanizado, mejor rendimiento sísmico y mayor estabilidad.

Banco de trabajo interactivo paralelo, protección integral, operación segura y eficiencia multiplicada. Eliminación de polvo regional con presión negativa, limpia y respetuosa con el medio ambiente.

Contacta ahora

Detalles de producto

El láser adopta tecnología avanzada internacional y una base de datos de procesos de corte única, que puede realizar diferentes cortes inteligentes para diferentes materiales, optimizar la superficie de corte, cortar una gama más amplia de materiales, velocidad más rápida, mejor calidad y menor costo, y se puede aplicar al máximo. Cobertura láser de baja potencia a alta potencia.

El cabezal láser puede evitar obstáculos automáticamente. El cabezal láser puede realizar una respuesta dinámica alta, predecir obstáculos con anticipación y proteger el cabezal láser en la mayor medida posible.

Las vigas de aluminio fundido son rápidas. La aleación de aluminio tiene las características de peso ligero y gran rigidez, lo que favorece el movimiento a alta velocidad durante el procesamiento, y la alta flexibilidad favorece el corte a alta velocidad de varios gráficos sobre la base de una alta precisión.

截屏2023-09-07 下午3.jpg

Especificación

Lista de medidores de funciones			LC8025	LC6025	LC4020	LC3015
● configuración estándar,
○ configuración opcional,
×No se requiere configuración
Artículo		subelemento
Parámetro básico		Área de trabajo	8100mm*2500mm	6100mm*2500mm	4000mm*2000mm	3050mm*1530mm
Parámetro básico		Velocidad máxima de enlace	160 m/min	160 m/min	160 m/min	140 m/min
		Ajuste automático de la presión del gas de corte.	6KW por debajo: O2	6KW por debajo: O2	6KW por debajo: O2	6KW por debajo: O2
		Ajuste automático de la presión del gas de corte.	6KW y superior: O2, N2, aire	6KW y superior: O2, N2, aire	6KW y superior: O2, N2, aire	6KW y superior: O2, N2, aire
		Enfoque automático del cabezal láser	●	●	●	●
Actuación		Aceleración máx.	2G	2G	2G	2G
		Soporte de carga de mesa	6200 kg (1-4 kw)	4750 kg (1-4 kw)	3550 kg (1-4 kw)	1800 kg (1-4 kw)
		Soporte de carga de mesa	8000kg（≥6kw）	6300kg（≥6kw）	4700kg（≥6kw）	2500kg（≥6kw）
		Dimensiones totales de la máquina	1970042152400mm	1530045002400mm	1200037002300mm	955023302300mm
		Peso total	22500 kilos	19500kg	11000kg	8300 kilos
Configuración	Sistema óptico	cabeza láser	12KW y menos: BLT/Ray Tools	12KW y menos: BLT/Ray Tools	12KW y menos: BLT/Ray Tools	12KW y menos: BLT/Ray Tools
		cabeza láser	12KW y superior: Alemania Precitec/BLT	12KW y superior: Alemania Precitec/BLT	13KW y superior: Alemania Precitec/BLT	14KW y superior: Alemania Precitec/BLT
		fuente láser	MAX/IPG/Raycus/GW	MAX/IPG/Raycus/GW	MAX/IPG/Raycus/GW	MAX/IPG/Raycus/GW
	sistema mecánico	Cama	○Cama de hierro fundido	○Cama de hierro fundido	○Cama de hierro fundido	○Cama de hierro fundido
		Cama	○cama soldada	○cama soldada	○cama soldada	○cama soldada
		Voladizo de aluminio fundido	●	●	●	●
		Eje X, eje Y, servomotor y controlador del eje Z	Japón Yaskawa	Japón Yaskawa	Japón Yaskawa	Japón Yaskawa
		Rieles lineales	Hecho en Taiwán HiWin	Hecho en Taiwán HiWin	Hecho en Taiwán HiWin	Hecho en Taiwán HiWin
		Estante	Hecho en Taiwán YYC	Hecho en Taiwán YYC	Hecho en Taiwán YYC	Hecho en Taiwán YYC
		Caja protectora	●	●	●	●
		Eliminación de polvo de partición mejorada	●	●	●	●
	Sistema eléctrico	Sistema de control	FSCUT2000S	FSCUT2000S	FSCUT2000S	FSCUT2000S
		Sistema de control	8kw: FSCUT8000	8kw: FSCUT8000	8kw: FSCUT8000	8kw: FSCUT8000
		Válvula proporcional eléctrica	Japón SMC/Alemania AVENTICS	Japón SMC/Alemania AVENTICS	Japón SMC/Alemania AVENTICS	Japón SMC/Alemania AVENTICS
		O2Válvula de control de gas de corte	Japón SMC	Japón SMC	Japón SMC	Japón SMC
		N2Válvula de control de gas de corte	4KW y menos: Japón SMC	4KW y menos: Japón SMC	4KW y menos: Japón SMC	4KW y menos: Japón SMC
		N2Válvula de control de gas de corte	6KW y superior: Alemania AVENTICS	6KW y superior: Alemania AVENTICS	6KW y superior: Alemania AVENTICS	6KW y superior: Alemania AVENTICS
